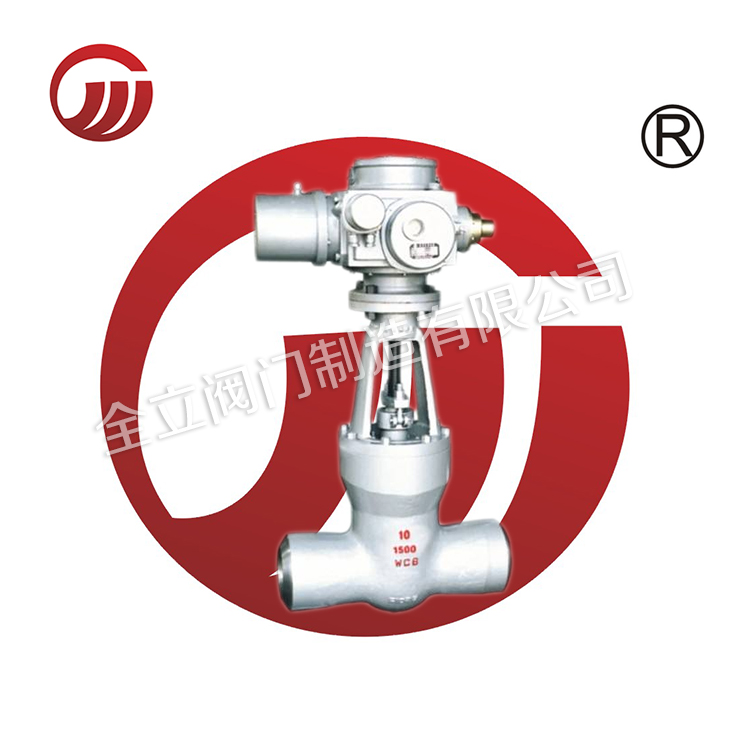

電站閘閥美標高壓閘閥通常的型號為 Z941H Z941W
永嘉縣全立閥門制造有限公司專業生產的美標高壓電站閘閥,Z61Y美標高壓電站閘閥適用于ANSI Class 1500-3500，工作溫度：-29--570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為“水、蒸汽、油品等”。操作方式有“手動、齒輪動、電動等”。
主要零件材質：
零件名稱 | 材料牌號 | |||
閥體 | WCB | WC1 | WC6 | WC9 |
閘板 | WCB | WC1 | WC6 | WC9 |
閥蓋 | A105 | A182 F1 | A182 F11 | A182 F22 |
WCB | WC1 | WC6 | WC9 | |
閥座 | A105 | 15CrMoVA | 12Cr1Mo1VA | 12Cr1MoVA |
閥桿 | A182 F6 | A182 F6 | A182 F304 | A182 F304 |
填料 | 增強柔性石墨 | |||
支架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
密封環 | S軟鋼（增強柔性石墨） | A182 F304 | A182 F304 | |
閥桿螺母 | ZCuAl10Fe3或A439 D2 | |||
外形及連接尺寸：
規格 | 公稱通徑 | 外形尺寸和連接尺寸 | 重量（kg） | ||||
NPS | DN | d | L | H | D0 | ||
Z61Y | 1/2 | 15 | 10 | 216/- | 322 | 200 | 10.5 |
3/4 | 20 | 13 | 219/- | 322 | 200 | 11.2 | |
1 | 25 | 19 | 254/140 | 322 | 200 | 11.8 | |
11/4 | 32 | 24 | 279/163 | 378 | 250 | 18.0 | |
11/2 | 40 | 29 | 305/179 | 414 | 250 | 22.0 | |
2 | 50 | 36.5 | 368/216 | 495 | 300 | 44.0 | |
21/2 | 65 | 56 | 419/254 | 671 | 300 | 48 | |
3 | 80 | 64 | 470/305 | 692 | 300 | 58 | |
4 | 100 | 84 | 546/406 | 790 | 350 | 98 | |
5 | 125 | 100 | 673/483 | 875 | 350 | 128 | |
6 | 150 | 126 | 705/559 | 1055 | 400 | 215 | |
8 | 200 | 158 | 832/711 | 1148 | 400 | 387 | |
規格 | 公稱通徑 | 外形尺寸和連接尺寸 | 重量（kg） | ||||
NPS | DN | d | L | H | D0 | ||
Z61Y | 1/2 | 15 | 10 | 264/- | 322 | 200 | 13 |
3/4 | 20 | 13 | 273/- | 322 | 200 | 12.7 | |
1 | 25 | 19 | 308/186 | 322 | 200 | 12.5 | |
11/4 | 32 | 24 | 349/232 | 378 | 250 | 21.8 | |
11/2 | 40 | 29 | 384/232 | 414 | 250 | 29.3 | |
2 | 50 | 36.5 | 451/279 | 495 | 300 | 55.4 | |
21/2 | 65 | 46 | 508/330 | 639 | 300 | 70 | |
3 | 80 | 54 | 587/368 | 680 | 300 | 90 | |
4 | 100 | 70 | 671/457 | 805 | 350 | 142 | |
5 | 125 | 86 | 794/533 | 965 | 350 | 191 | |
6 | 150 | 104 | 914/610 | 1070 | 400 | 339 | |
8 | 200 | 122 | 1022/762 | 1270 | 400 | 524 | |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.gxdr8.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
